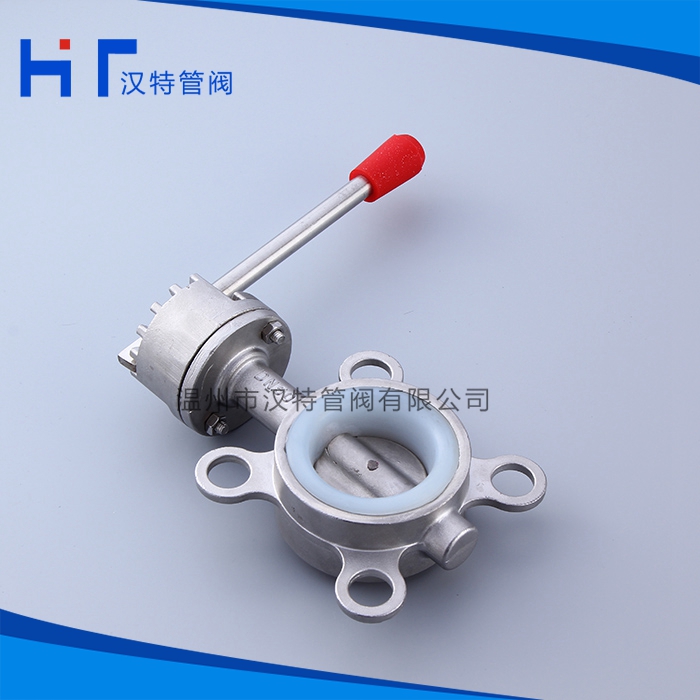

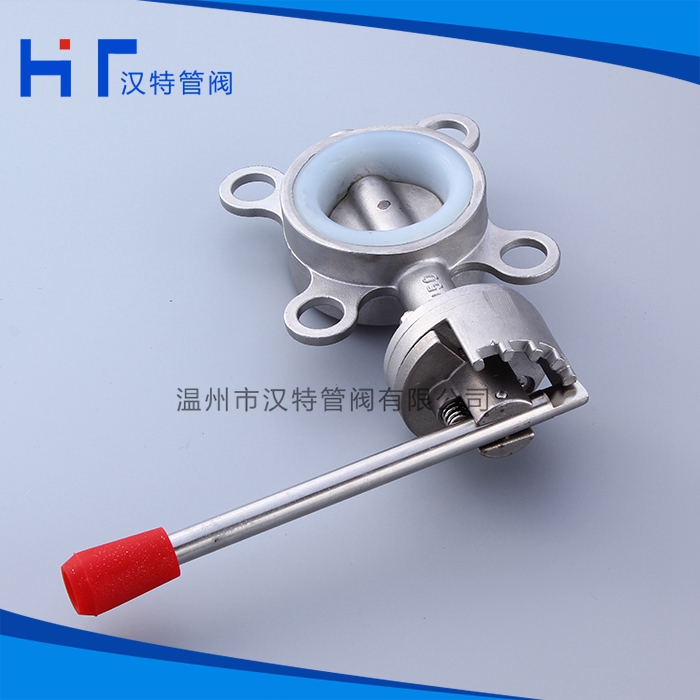

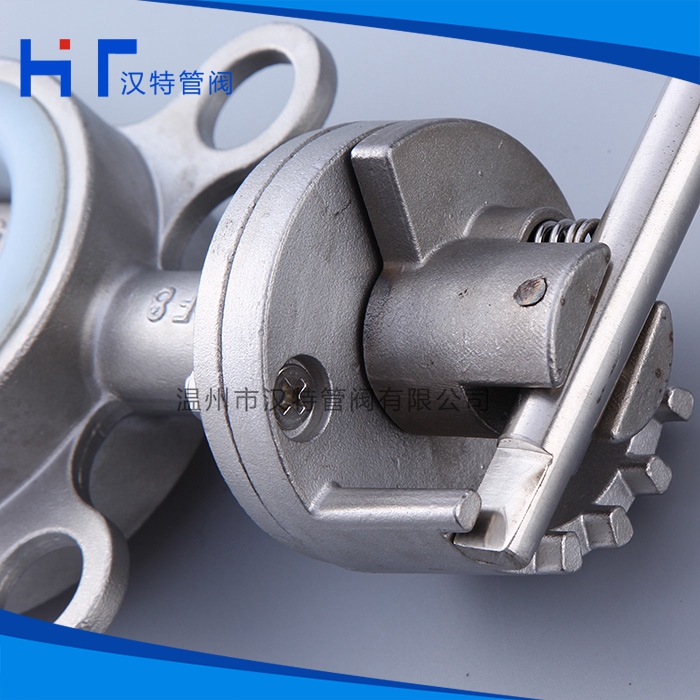

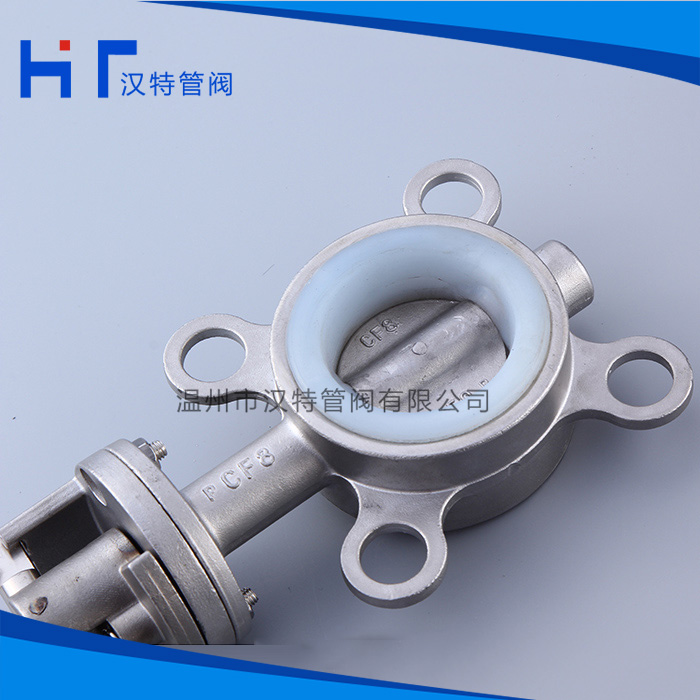

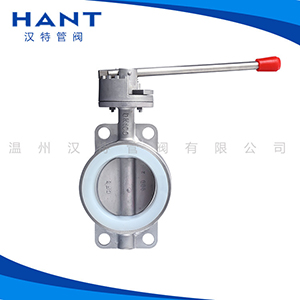

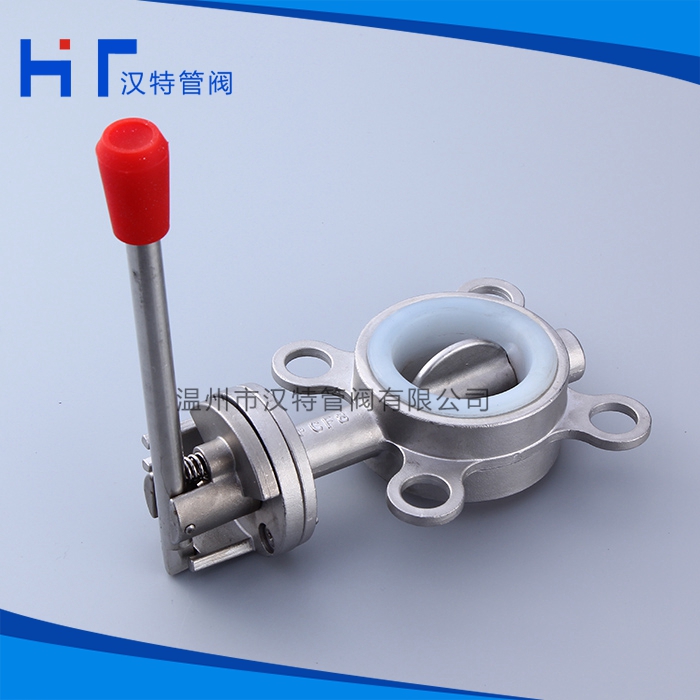

名稱：蝶閥

材質：

201,304,316

類型：蝶閥

產品簡介：

【產品用途】

XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。

【性能參數】

型號		XD371X-10	XD371X-16
工作壓力（MPa）		1.0	1.6
適用溫度（℃）		≤65
適用介質		水等
材料	閥體	不銹鋼：201、304
	蝶板	304不銹鋼
	閥桿	不銹鋼
	閥座	丁晴橡膠、天然橡膠、氟橡膠
	填料	O形橡膠圈

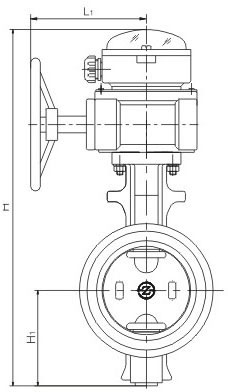

主要外形和連接尺寸

XD71X-10
通徑	L	D	K	n-Фd	H	H1	W	W1
50	43	165	125	4-Ф18	80	320	266	90
65	46	185	145	4-Ф18	89	330	266	90
80	46	200	160	8-Ф18	95	340	266	90
100	52	220	180	8-Ф18	114	360	266	90
125	56	250	210	8-Ф18	127	380	266	90
150	56	285	240	8-Ф22	139	390	266	90
200	60	340	295	8-Ф22	175	525	125	90
250	68	395	350	12-Ф22	203	555	125	90
300	78	445	400	12-Ф22	242	610	190	90
